IIW試塊 （標準試塊）IIW是國際焊接學會的英文縮寫。該試塊是荷蘭代表首先提出來的，故稱荷蘭試塊。該試塊形狀似船形，因此又叫船形試塊。 IIW試塊結構尺寸如圖所示。IIW試塊材質相當于我國20號鋼，正火處理，晶粒度7～8級。

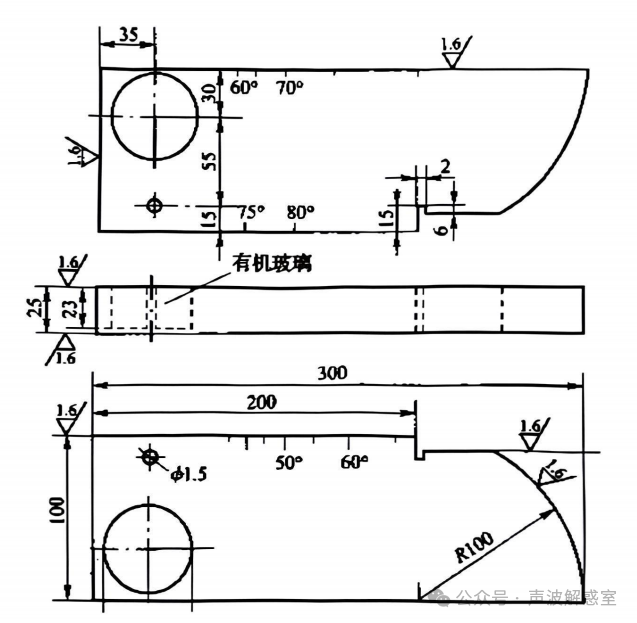

                                   如圖所示 IIW 試塊(單位:mm)

IIW試塊的主要用途如下：

1)調整縱波檢測范圍和掃描速度(時基線比例):利用試塊上25mm和100mm 尺寸。

2)校驗儀器的水平線性、垂直線性和動態范圍：利用試塊上25mm或100mm尺寸。

3)測定直探頭和儀器組合的遠場分辨力：利用試塊上85、91和100mm尺寸。

4)測定直探頭和儀器組合后的最大穿透能力：利用650mm有機玻璃塊底面的多次反射波 。

5)測定直探頭與儀器組合的盲區：利用試塊上φ50nm有機玻璃圓弧面至側面間距5mm和10mm。

6)測定斜探頭的入射點：用R100圓弧面。

7)測定斜探頭的折射角：折射角在35°～76°范圍內用φ50mm 孔測，折射角在74°～80°范圍內用φ1.5 mm圓孔測。

8)測定斜探頭和儀器組合的靈敏度余量：利用試塊R100或φ1.5 mm。

9)調整橫波檢測范圍和掃描速度：由于縱波聲程91mm相當于橫波聲程50 mm,因此 可以利用試塊上91mm 來調整橫波的檢測范圍和掃描速度。例如橫波1:1,先用直探頭對 準 91底面，使底波B? 、B? 分別對準50、100,然后換上橫波探頭并對準R100圓弧面，找到最高回波，并調至100即可。

10)測定斜探頭聲束軸線的偏離：利用試塊的直角棱邊測。

IIW試塊用途較廣，但也有一些不足，對此一些國家做了小的修改作為本國的標準試 塊。如德國和日本在 R100圓心處兩側加開寬為0.5 mm,   深 為 2 mm的溝槽，借以獲得 R100 圓弧面的多次反射，這就克服了IIW試塊調整橫波檢測圍和掃描速度不便的缺點。

IIW2試塊（標準試塊）

IIW2試塊也是荷蘭代表提出來的國際焊接學會標準試塊，由于外形類似牛角，故又稱牛角試塊。與IIW試塊相比，IIW2試塊質量輕、尺寸小、形狀簡單、容易加工和便于攜帶，但功能不及IIW試塊。IIW2試塊的材質同IIW, 結構尺寸和反射特點如圖所示。

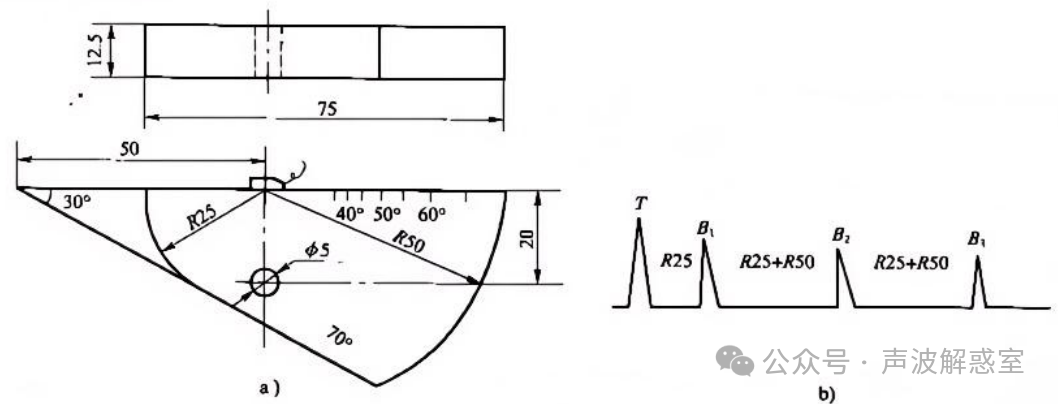

如圖所示   IIW2試塊(單位:mm)

當斜探頭對準 R25時 ，R25 反射回波一部分被探頭接收，顯示 B?,另一部分反射至R50, 然后又返回探頭，但這時不能被接收因此無回波。當此反射波再次經R25 反射回到探頭時才能被接收，這時顯示 B?,它與 B?的間 距 為 R25+R50 。以后各次回波間距均為R25+R50。

IIW2 試塊的主要用途如下：

1)測定斜探頭的人射點：利用R25 與 R50 圓弧反射面測。

2)測定斜探頭的折射角：利用φ5 mm 橫通孔測。

3)測定儀器水平、垂直線性和動態范圍：利用厚度12.5測。

4)調整檢測范圍和掃描速度：縱波直探頭利用12.5底面的多次反射波調整，橫波斜探 頭利用R25 和 R50 調整。

5)測定儀器和探頭的組合靈敏度：利用φ5mm 或 R50 圓弧面測。
