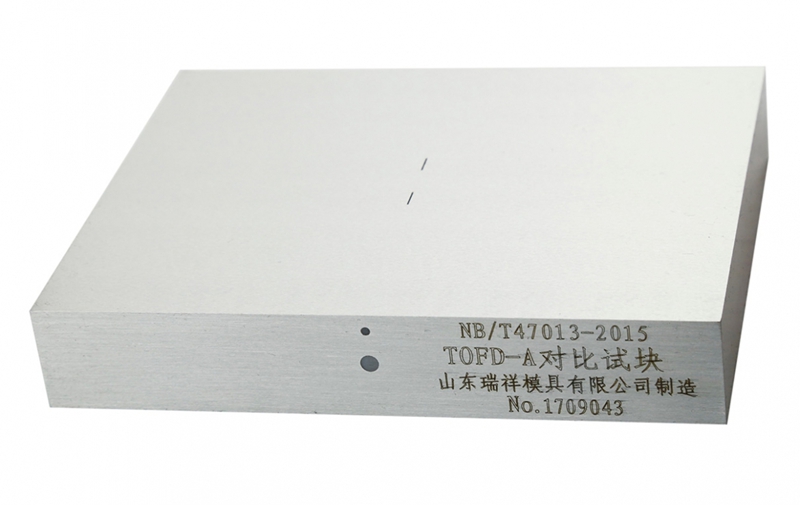

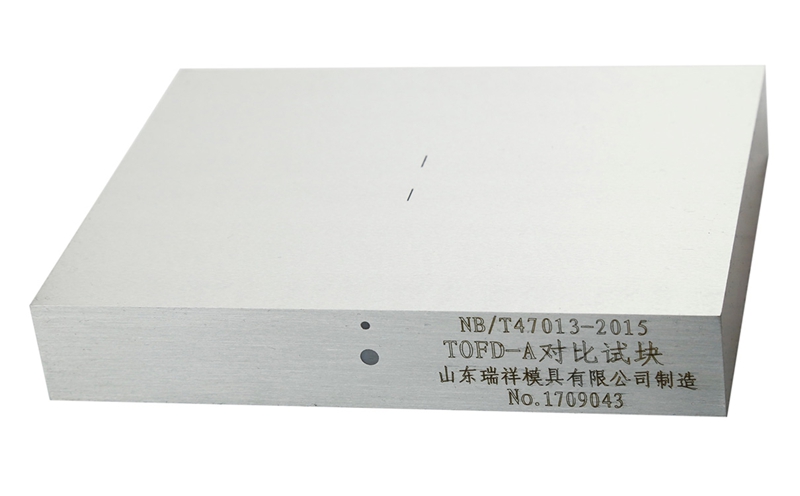

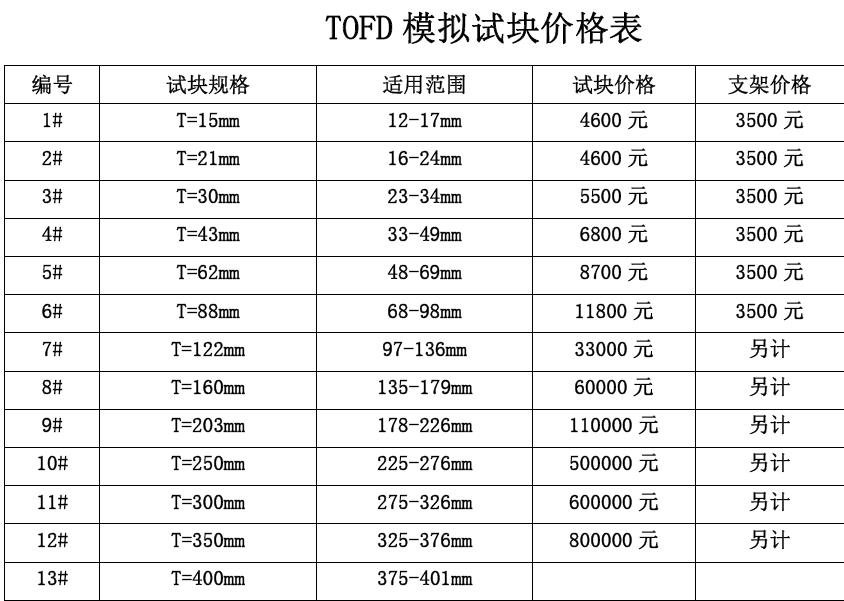

TOFD模擬試塊是用于超聲衍射時差法（TOFD）檢測技術相關試驗和驗證的試塊。以下是關于它的詳細介紹：

作用

• 驗證檢測工藝：通過在模擬試塊上設置各種類型和尺寸的人工缺陷，來驗證TOFD檢測工藝對不同缺陷的檢測能力和準確性，評估檢測工藝是否滿足實際檢測需求。例如，在研究PE管道熱熔對接接頭的TOFD檢測工藝時，設計加工了多個含有人工缺陷的熱熔對接接頭缺陷試樣，通過對這些模擬試塊的檢測，證實了該檢測工藝的可行性和可靠性。

• 培訓檢測人員：幫助檢測人員熟悉TOFD檢測技術的操作流程和信號分析方法，提高檢測人員對不同類型缺陷信號的識別和判斷能力。檢測人員可以通過對模擬試塊的檢測練習，了解TOFD圖譜的特征，掌握如何根據圖譜來定位和定量缺陷。

• 校準和調試設備：雖然TOFD對比試塊更常用于校準設備，但模擬試塊也可在一定程度上輔助設備的調試和校準。通過檢測模擬試塊，觀察儀器顯示的信號和圖譜，調整儀器的參數設置，如增益、掃描速度等，使設備達到最佳的檢測狀態。

制作要求

• 材料選擇：通常選取與被檢測工件材料聲學特性相近的材料來制作，以保證超聲波在試塊和工件中的傳播特性相似，從而獲得準確的檢測結果。例如，對于金屬材料的檢測，試塊一般采用與被檢金屬相同或相近的材質；對于PE管道的檢測，模擬試塊則使用與PE材料聲學性能相似的材料。

• 人工缺陷設置：根據實際檢測需求和可能出現的缺陷類型，在試塊中加工出各種形狀、尺寸和位置的人工缺陷。這些人工缺陷可以是裂紋、氣孔、未熔合、夾渣等，其尺寸和分布應具有一定的代表性，能夠模擬實際工件中可能存在的缺陷情況。加工人工缺陷的方法通常有電火花加工、線切割等，以保證缺陷的精度和一致性。

示例

在對某高壓吸收塔的筒體與錐體對接焊縫進行TOFD檢測時，制作了對比與模擬二合一試塊。該試塊包括兩部分，一部分是側面的4個橫孔，可用作校準試塊；另一部分是預埋在焊縫表面與焊縫中心的缺陷，包括上表面的槽，用于模擬上表面開口缺陷；位于下表面焊縫中心的缺陷，模擬下表面開口缺陷；以及位于焊縫左右兩邊坡口位置處的缺陷，用來模擬坡口未熔合危害性缺陷等。通過對該試塊的檢測，驗證了TOFD檢測工藝在這種特殊結構焊縫檢測中的有效性，以及對深度進行修正計算的準確性。
