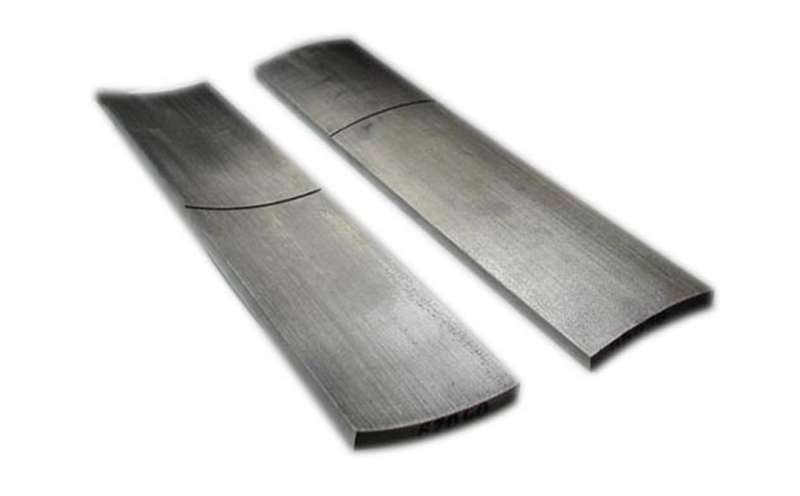

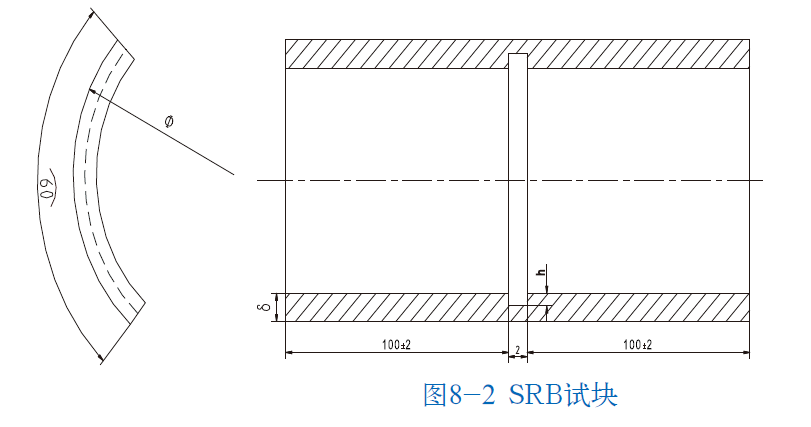

SY4109-2005 油氣管道焊縫探傷|SRB試塊的材料是在被檢件上平行于軸線方向截取制作的。該試塊用于比較焊縫根部未焊透試塊深度。其形狀和尺寸見圖8-2所示。

SRB試塊是一種用于無損檢測中超聲檢測的標準試塊。以下是關于它的詳細信息：

用途

• SRB試塊主要用于檢測超聲檢測系統（包括超聲探傷儀和探頭）的性能，如檢測系統的分辨力、靈敏度等指標。

• 也可用于對超聲檢測人員的培訓和考核，讓檢測人員熟悉不同類型缺陷的超聲信號特征，提高對缺陷的識別和判斷能力。

結構特點

• 材質：通常采用與被檢測材料聲學性能相近的材料制作，以保證超聲在試塊和實際被檢測物體中的傳播特性相似，從而更準確地模擬實際檢測情況。

• 形狀和尺寸：一般為長方體形狀，具體尺寸可能因不同的標準和使用要求有所差異，但通常長度、寬度和高度的尺寸設計會考慮到超聲檢測的空間要求以及便于加工和操作。

• 人工缺陷：SRB試塊上加工有多種類型的人工缺陷，常見的有平底孔、橫通孔、槽等。這些人工缺陷的尺寸、深度和位置都有明確的規定和標識，用于模擬實際被檢測物體中可能出現的不同類型和大小的缺陷。例如，可能會有不同直徑的平底孔，從較小的尺寸如1mm到較大的尺寸如6mm等，以涵蓋不同程度的缺陷情況。

相關標準

SRB試塊的制作和使用需要遵循相關的國家標準或行業標準，如GB/T 29712《無損檢測 超聲檢測 超聲試塊的制作和控制》等標準中對試塊的材質、尺寸精度、人工缺陷的加工要求以及標識等方面都有詳細的規定，以確保試塊的一致性和可靠性，從而保證超聲檢測結果的準確性和可比性。
